Kanałowe wentylatory przemysłowe osiowe typu WPO-250 ÷ WPO-1200





Zastosowanie:
Wentylatory osiowe służą do przewietrzania hal przemysłowych. Mogą być wykonane w wersji z lejem lub też w kanale. Można je wbudować zarówno w okno jak i w ścianę.

Wykonanie:
- w wersji podstawowej - stalowe, malowane;
- w wersji specjalnej - wirnik aluminiowy, obudowa ocynkowana, lub też ze stali nierdzewnej.

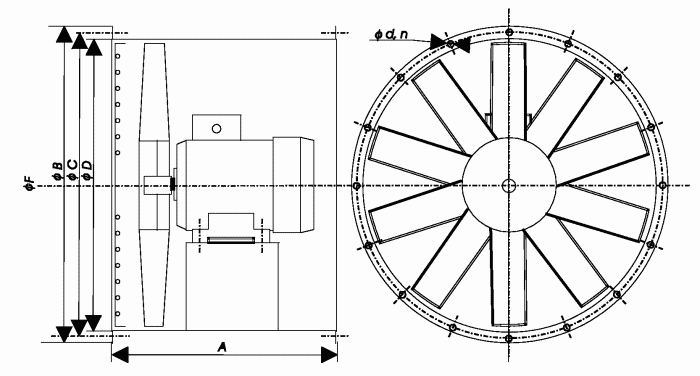

Dane wymiarowe:

Wielkość ØD[mm] ØA[mm] ØB[mm] ØC[mm] Ød[mm] n [szt]
WPO-250 250 315 303 28976
WPO-315 315 355 398 35878
WPO-355 355 438 398 35878
WPO-400 400 355 484 4449.512
WPO-450 450 400 534 4949.512
WPO-500 500 500 584 54411.516
WPO-560 560 560 644 60411.516
WPO-630 630 630 714 67411.516
WPO-710 710 710 794 75611.516
WPO-800 800 710 886 84611.524
WPO-900 900 800 936 94611.524
WPO-1000 1000 900 1086 104611.524
WPO-1200 1200 900 1286 124611.524
wentylator osiowy

Szczegółowe dane techniczne:

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 612 756 828 936 1080 1332 1512 1692 1908
wydajn.[m3/s] 0.17 0.21 0.23 0.26 0.30 0.37 0.42 0.47 0.53
WPO-250 0.12 1365 53 ciśn.[Pa] - 40 35 25 10 - - - -
0.25 2760 66 - - - - 160 140 100 30 -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 1332 1512 1692 1908 2160 2412 2700 3060 3420 3816 4248
wydajn.[m3/s] 0.37 0.42 0.47 0.53 0.60 0.67 0.75 0.85 0.95 1.06 1.18
WPO-315 0.12 1365 55 ciśn.[Pa] 70 60 50 40 - - - - - - -
0.37 2730 75 - - - - - 270 250 230 170 130 -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 1908 2160 2412 2700 3060 3420 3816 4248 4752 5400 6120
wydajn.[m3/s] 0.53 0.60 0.67 0.75 0.85 0.95 1.06 1.18 1.32 1.50 1.70
WPO-355 0.12 1365 60 ciśn.[Pa] 90 80 70 40 - - - - - - -
0.75 2770 80 - - - - - 340 330 300 240 100 -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 2412 2700 3060 3420 3816 4248 4752 5400 6120 6840 7632
wydajn.[m3/s] 0.67 0.75 0.85 0.95 1.06 1.18 1.32 1.50 1.70 1.90 2.12
WPO-400 0.25 1350 65 ciśn.[Pa] - 110 100 90 70 20 - - - - -
1.1 2770 85 - - - - - - 450 420 350 290 150

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 2412 2700 3060 3420 3816 4248 4752 5400 6120 6840 7632
wydajn.[m3/s] 0.67 0.75 0.85 0.95 1.06 1.18 1.32 1.50 1.70 1.90 2.12
WPO-450 0.12 880 62 ciśn.[Pa] 70 60 50 40 - - - - - - -
0.25 1350 80 - - - - 150 140 110 70 - - -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 3420 3816 4248 4752 5400 6120 6840 7632
wydajn.[m3/s] 0.95 1.06 1.18 1.32 1.50 1.70 1.90 2.12
WPO-500 0.18 860 64 ciśn.[Pa] 80 70 60 40 - - - -
0.55 1390 80 - - - 180 170 160 130 80

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 5000 5500 6000 6500 7000 8250 9500 10750 12000 13500 15000 16500
wydajn.[m3/s] 1.39 1.52 1.66 1.80 1.94 2.29 2.64 2.98 3.33 3.75 4.16 4.58
WPO-560 0.25 890 72 ciśn.[Pa] 70 65 55 30 - - - - - - - -
0.75 1385 82 - - - - 175 150 100 60 - - - -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 5000 5500 6000 6500 7000 8250 9500 10750 12000 13500
wydajn.[m3/s] 1.39 1.52 1.66 1.80 1.94 2.29 2.64 2.98 3.33 3.75
WPO-630 0.25 685 69 ciśn.[Pa] 50 45 40 30 20 - - - - -
0.55 900 75 - - - - 90 55 40 25 - -
1.50 1420 85 - - - - - - - 220 150 110

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 9500 10750 12000 13500 15000 16500 18000 20000 22500 25000 27500 30000 32500
wydajn.[m3/s] 2.64 2.98 3.33 3.75 4.16 4.58 5.00 5.55 6.25 6.94 7.63 8.33 9.02
WPO-710 1.5 1420 91 ciśn.[Pa] 310 290 280 270 250 230 170 110 - - - - -
2.2 1420 91 - - - 325 320 300 175 120 - - - - -
3.0 1415 91 - - - - - 370 325 300 250 200 - - -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 8250 9500 10750 12000 13500 15000 16500 18000 20000 22500 25000 27500 30000
wydajn.[m3/s] 2.29 2.64 2.98 3.33 3.75 4.16 4.58 5.00 5.55 6.25 6.94 7.63 8.33
WPO-800 0.37 680 75 ciśn.[Pa] 90 90 85 75 65 55 - - - - - - -
0.55 680 75 - - - 100 90 80 70 60 - - - - -
0.75 710 75 - - - - 100 95 85 75 65 - - - -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 9500 10750 12000 13500 15000 16500 18000 20000 22500 25000 27500 30000
wydajn.[m3/s] 2.64 2.98 3.33 3.75 4.16 4.58 5.00 5.55 6.25 6.94 7.63 8.33
WPO-800 0.75 920 84 ciśn.[Pa] 165 160 150 140 125 110 100 65 - - - -
1.10 925 84 - - 175 170 165 160 155 140 - - - -
1.50 915 84 - - - - - 175 170 165 150 125 - -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 9500 10750 12000 13500 15000 16500 18000 20000 22500 25000 27500 30000
wydajn.[m3/s] 2.64 2.98 3.33 3.75 4.16 4.58 5.00 5.55 6.25 6.94 7.63 8.33
WPO-800 1.5 1420 95 ciśn.[Pa] 310 295 280 225 200 150 90 - - - - -
4.0 1415 95 - - - - - - - 430 395 350 300 250

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 25000 27500 30000 32500 35000 37500 40000 42500 45000 47500
wydajn.[m3/s] 6.94 7.63 8.33 9.02 9.72 10.4 11.1 11.8 12.5 13.2
WPO-800 5.5 1450 95 ciśn.[Pa] 460 450 425 400 350 325 280 - - -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 13500 15000 16500 18000 20000 22500 25000 27500 30000 32500 35000 37500
wydajn.[m3/s] 3.75 4.16 4.58 5.00 5.55 6.25 6.94 7.63 8.33 9.02 9.72 10.4
WPO-900 0.55 680 81 ciśn.[Pa] 105 100 100 90 70 50 - - - - - -
0.75 710 81 - - 115 105 100 85 75 - - - - -
1.50 710 81 - - - 120 115 100 85 80 - - - -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 13500 15000 16500 18000 20000 22500 25000 27500 30000 32500 35000 37500
wydajn.[m3/s] 3.75 4.16 4.58 5.00 5.55 6.25 6.94 7.63 8.33 9.02 9.72 10.4
WPO-900 1.1 925 88 ciśn.[Pa] 175 170 165 145 130 75 - - - - - -
2.2 955 88 - - - - - 195 185 175 165 140 125 -
3.0 960 88 - - - - - 210 200 195 175 165 145 -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 15000 16500 18000 20000 22500 25000 27500 30000 32500 35000 37500 40000
wydajn.[m3/s] 4.16 4.58 5.00 5.55 6.25 6.94 7.63 8.33 9.02 9.72 10.4 11.1
WPO-900 5.5 1450 95 ciśn.[Pa] 430 425 420 410 405 350 300 220 205 100 - -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 30000 32500 35000 37500 40000 42500 45000 47500 50000 52500 55000 57500 60000
wydajn.[m3/s] 8.33 9.02 9.72 10.4 11.1 11.8 12.5 13.2 13.9 14.6 15.3 16.0 16.7
WPO-900 7.5 1445 98 ciśn.[Pa] 520 510 480 420 410 400 320 220 - - - - -
11.0 1445 98 - - - - 600 590 530 500 495 480 420 400 -

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 5000 6500 9500 13500 18000 25000 32500 40000 47500 55000 65000
wydajn.[m3/s] 1.39 1.80 2.64 3.75 5.00 6.94 9.02 11.1 13.2 15.3 18.1
WPO-1000 5.0 1450 92 ciśn.[Pa] 838 825 790 733 661 549 438 325 189 - -
7.5 1450 93 870 853 818 760 688 582 486 408 330 215 -
11.0 1450 94 815 807 783 747 699 628 549 477 408 308 93
15.0 1450 95 815 811 801 775 740 671 594 524 455 373 192

  N [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 32500 40000 47500 55000 65000 80000 90000 100000 110000
wydajn.[m3/s] 9.02 11.1 13.2 15.3 18.1 22.2 25.0 27.8 30.6
WPO-1200 7.5 965 98 ciśn.[Pa] 370 200 - - - - - - -
11.0 970 100 - 525 450 300 100 - - - -
15.0 970 105 - - - 570 425 150 - - -
18.5 970 105 - - - 600 570 290 140 - -
22.0 970 105 - - - 630 590 300 100 - -
30.0 975 107 - - - - - 630 580 490 390

Wentylatory osiowe ciepłoodporne


Zastosowanie:
Wentylatory osiowe ciepłoodporne są przeznaczone do przetłaczania gorących lub też mocno zapylonych gazów.

Budowa:
Wentylator jest konstrukcji stalowej, wirnik może być wykonany w wersji stalowej lub też aluminiowej.
Silnik jest umieszczony na zewnątrz tunelu i napędza wirnik przy pomocy pasków klinowych. Paski te są umieszczone w kanałach, celem ochrony przed działaniem gorącego czynnika.

Dane szczegółowe:
Wentylatory osiowe są budowane na zakres średnic Ø400÷1000 mm, wydajności do 100.000 m3/godz. i na żądaną wielkość sprężu.

Wentylatory osiowe wysokoprężne dwustopniowe typu WPO-315 ÷ WPO-1250


Zastosowanie:
Wentylatory te są stosowane tam, gdzie jest wymagany spręż rzędu 1000Pa, przy zachowaniu dużej wydajności.

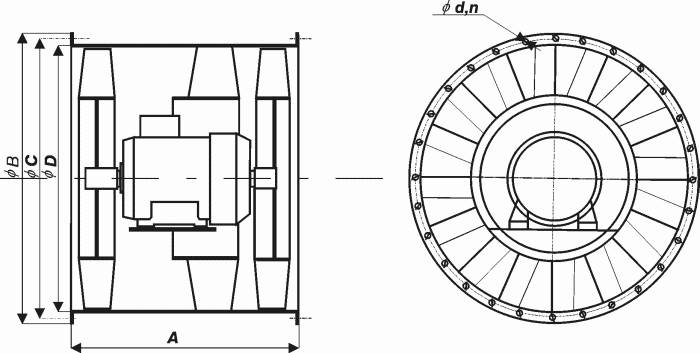

Dane wymiarowe:

Typ wentylatora ØA[mm] ØB[mm] ØC[mm] ØD[mm] Ød[mm] n [szt]
WPOP-315 420 395 355 315106
WPOP-355 500 435 395 355106
WPOP-400 550 490 445 400128
WPOP-450 630 540 495 450128
WPOP-500 670 590 545 500128
WPOP-560 800 660 610 5601212
WPOP-630 900 730 680 6301212
WPOP-710 800 810 760 7101212
WPOP-800 800 900 850 8001216
WPOP-900 1100 1020 960 9001216
WPOP-1000 1200 1120 1060 10001216
WPOP-1250 1200 1370 1310 12501216

wentylator osiowy

Szczegółowe dane techniczne:

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 2270 2560 2880 3240 3600 4030 4500 5040 5760 6480 7200
WPOP-315 0.55 2940 70 Pa 540 480 360 220 - - - - - - -
0.75 2940 72 Pa - 720 680 560 380 220 - - - - -
1.1  2940 74 Pa - - 840 800 680 580 340 - - - -

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 2270 2560 2880 3240 3600 4030 4500 5040 5760 6480 7200
WPOP-355 1.1 2940 75 Pa - - - - 660 580 460 260 - - -
1.5 2940 76 Pa - - - - - 840 760 640 500 - -
2.2 2940 78 Pa - - - - - - 1080 900 820 680 -

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 4500 5040 5760 6480 7200 8060 9000 10080 11340 12780 14400
WPOP-400 1.5 2940 79 Pa 1000 790 680 560 340 - - - - - -
2.2 2940 79 Pa - - 1020 880 800 590 - - - - -
3.0 2940 80 Pa - - - 1300 1160 1000 760 - - - -

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 4500 5040 5760 6480 7200 8060 9000 10080 11340 12780 14400
WPOP-450 3.0 2940 81 Pa - - - 1260 1160 960 720 340 - - -
4.0 2940 82 Pa - - - - - 1410 1100 920 710 - -
5.5 2940 83 Pa - - - - - - 1420 1300 980 810 690

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 5760 6480 7200 8060 9000 10080 11340 12780 14400 16200 18000
WPOP-500 4.0 2940 83 Pa - - 980 920 810 720 650 280 - - -
5.5 2940 84 Pa - - - - 1250 1140 990 780 610 500 -
7.5 2940 85 Pa - - - - - 1610 1580 1450 1320 1190 990

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 8060 9000 10080 11340 12780 14400 16200 18000 20160 22680 25560
WPOP-560 7.5 2940 88 Pa - - 1220 1000 830 760 620 410 - - -
11.0 2940 89 Pa - - - - 1580 1540 1500 1410 1450 1310 -
15.0 2940 91 Pa - - - - - 1950 1910 1860 1690 1620 1370

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 9000 10080 11340 12780 14400 16200 18000 20160 22680 25560 28800
WPOP-630 15.0 2940 93 Pa - - - - 1950 1820 1650 1460 1240 990 -
22.0 2940 94 Pa - - - - - - 2010 1900 1690 1380 1060

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 9000 10080 11340 12780 14400 16200 18000 20160 22680 25560 28800
WPOP-710 4.0 1450 76 Pa - - - 610 580 530 480 410 360 - -
5.5 1450 78 Pa - - - 1100 980 910 800 720 - - -
7.5 1450 77 Pa - - - - 880 840 790 640 480 - -
11.0 1450 78 Pa - - - - - 1100 1050 1000 880 660 -

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 11340 12780 14400 16200 18000 20160 22680 25560 28800 32400 36000
WPOP-800 5.5 1450 80 Pa - - - - 800 770 610 520 160 - -
7.5 1450 82 Pa - - - - - 910 880 820 860 770 -
11.0 1450 84 Pa - - - - - - 1010 990 970 880 610

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 16200 18000 20160 22680 25560 28800 32400 36000 40320 45000 50400
WPOP-900 7.5 1450 85 Pa - - 800 760 720 680 640 - - - -
11.0 1450 86 Pa - - - - 1100 1050 1000 820 650 - -
15.0 1450 87 Pa - - - - - 1160 1080 980 780 570 -
22.0 1450 88 Pa - - - - - 1360 1260 1020 920 650 -
30.0 1450 88 Pa - - - - - - 1500 1460 1420 1220 860

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 22680 25560 28800 32400 36000 40320 45000 50400 57600 64800 72000
WPOP-1000 11.0 1450 90 Pa - 810 790 680 580 400 280 - - - -
15.0 1450 90 Pa - - - 1000 910 780 600 310 - - -
18.5 1450 91 Pa - - - 1210 1170 1020 920 590 - - -
22.0 1450 91 Pa - - - - 1320 1220 940 590 460 - -
30.0 1450 91 Pa - - - - - 1660 1580 1420 1180 86 -

  Moc [kW] obroty
[obr/min]		 poziom
hałasu [dB]		 wydajn.[m3/h] 36000 40320 45000 50400 57600 64800 72000 81000 90000 100000 113400
WPOP-1250 15.0 950 83 Pa - 690 610 530 370 110 - - - - -
22.0 950 84 Pa - - 870 790 710 330 430 - - - -
30.0 950 84 Pa - - - 1030 1010 990 910 750 - - -
