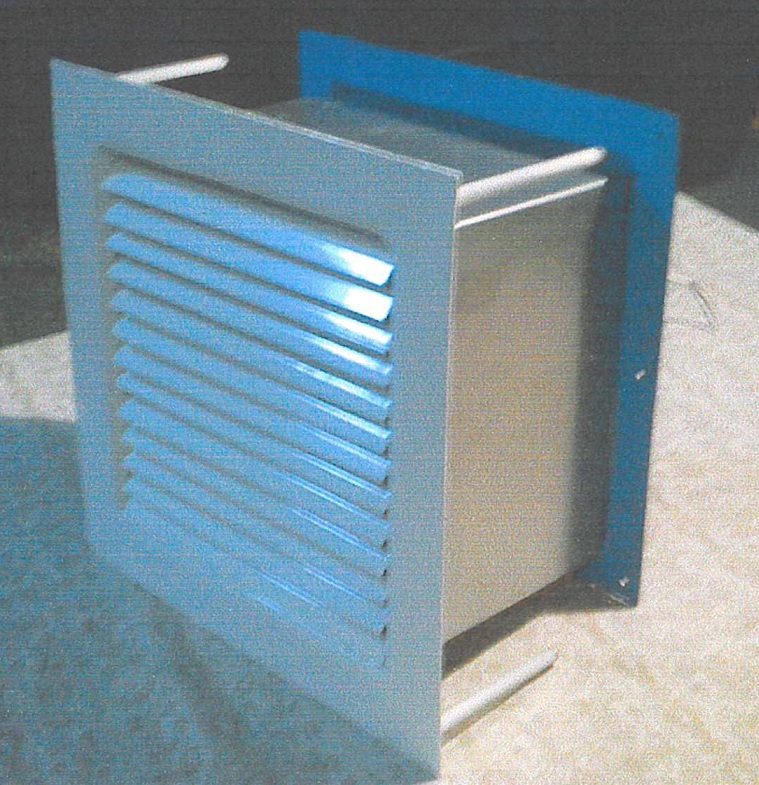

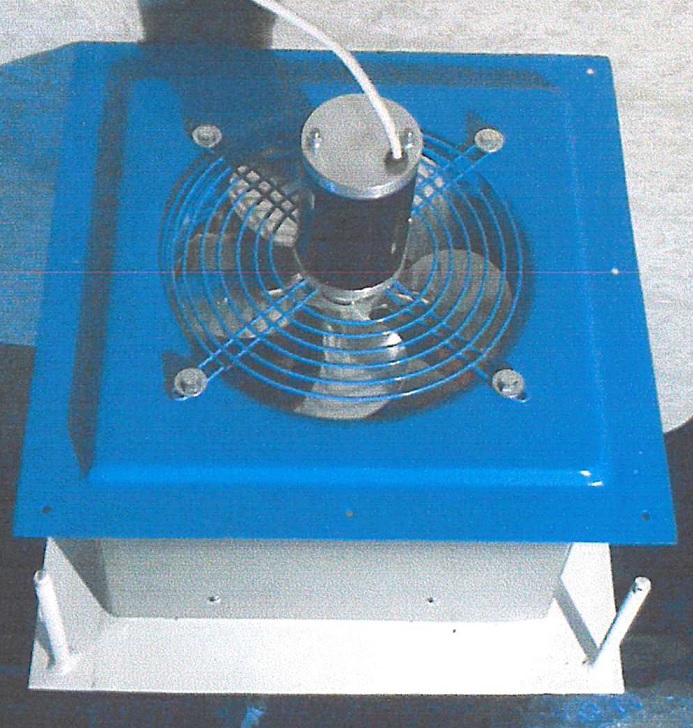

Wentylator osiowy typu WOS-200/48
Dokumentacja techniczno-ruchowa wentylatora osiowego typu WOS-200/48:
Zastosowanie:
Wentylatory typu WOS-200/48 są przeznaczone do wentylacji pomieszczeń, a w szczególności do wentylacji kabin do urządzeń telekomunikacyjnych. Są przeznaczone do przetłaczania powietrza o zapyleniu do 3g/m3 i temperaturze do 40 stopni Celsjusza.
Montaż:
Wentylator montujemy w przewidzianym otworze lub ścianie przy pomocy czterech szpilek przyspawanych do kratki wlotowej. Zespół wlotowy z żaluzjami i silnikiem montujemy przy pomocy wkrętów. Po zmontowaniu sprawdzamy czy wirnik obraca się swobodnie oraz czy zachowano właściwe położenie góra-dół. Sprawdzamy następnie napięcie zasilania oraz czy kierunek obrotów wirnika jest właściwy.
Czynności obsługowe:
Raz do roku sprawdzamy stan wirnika, żaluzji oraz stan łożysk silnika. Pojawienie się odgłosów ocierania wirnika o obudowę lub szumów pochodzących z łożysk kwalifikują wentylator do naprawy.
Części zamienne:

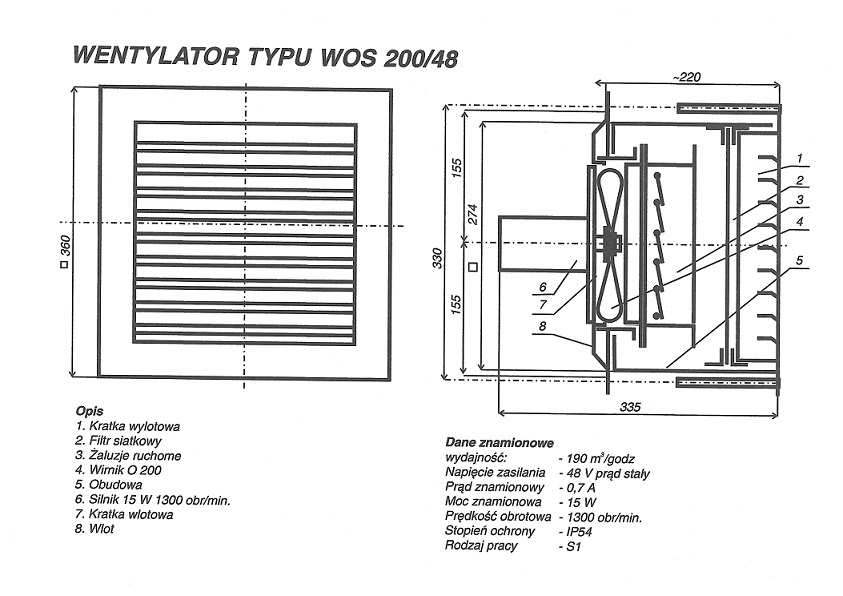

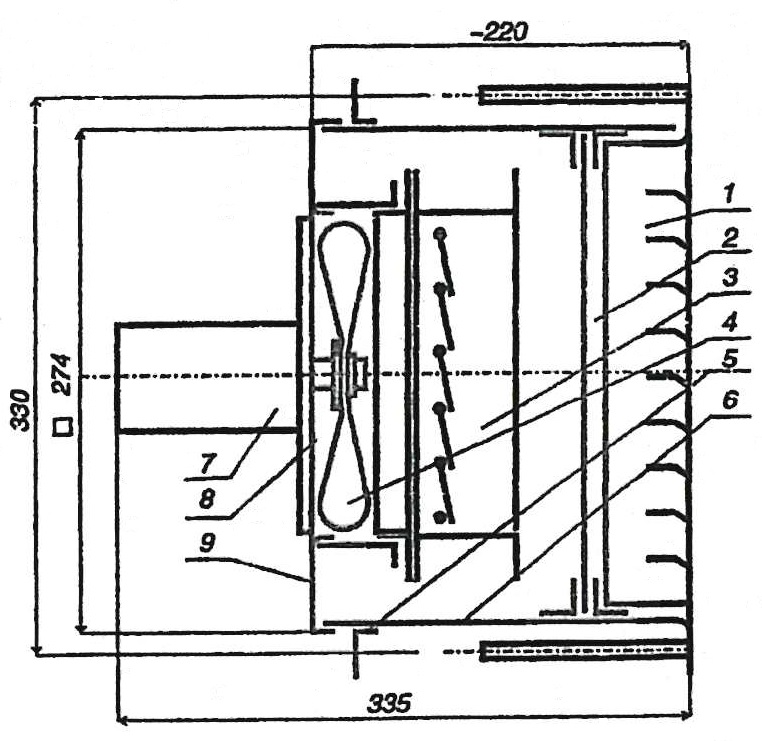

Silnik 15 W/48 V, 1300 obr/min, typu PRMO – 15, wirnik aluminiowy fi 200/22 stopnie, elementy obudowy wg rysunku producenta:
1. Kratka wylotowa.
2. Filtr siatkowy.
3. Żaluzje ruchome.
4. Wirnik fi 200.
5. Ramka uszczelniająca.
6. Obudowa.
7. Silnik 15W, 1300 obr./min.
8. Kratka wlotowa.
9. Wlot.
Dane techniczne:
- Wydajność – 190 m3/godz.
- Napięcie zasilania – 48V.
- Rodzaj prądu – stały.
- Prąd znamionowy – 0,7A.
- Moc znamionowa – 15W.
- Prędkość obrotowa – 1300 obr./min.
- Stopień ochrony – P54.
- Rodzaj pracy – S1.
Gwarancja:
Udziela się gwarancji rocznej na bezawaryjne działanie wentylatora, pod warunkiem właściwego zabezpieczenia przed nadmiernym napięciem.
